File System

目的：数据的持久存储；方法： App 只需要对「文件」这一抽象进行 R/W 即可。

文件系统的层次：

  • 虚拟文件系统（Virtual File System，VFS），定义了一组所有文件系统都支持的数据结构和标准接口。
  • 磁盘的文件系统，它是直接把数据存储在磁盘中，比如 Ext 2/3/4、XFS。
  • 内存的文件系统，内存辅助数据结构 - 例如目录项。

任务：在内核中添加文件系统：一级目录、 open, read, write, close 。

  1. 实现能操作文件的应用

  2. easyfs ：自下而上 5 层：

  3. 磁盘块设备接口层：以块为单位，在内存 buffer 与块设备之间交换数据（ read_block, write_block ）

  4. block 缓存层：磁盘块数据缓存，位于 Mem ：

    • BlockCache 自动地管理 Mem 中的 block buffer ，包括： block data ， block id
    • BlockManager 管理有限个 BlockCache

  5. 磁盘数据结构层：表示磁盘文件系统的数据结构

    • easyfs 放在磁盘上的（持久）数据
      • Super Block ：管理这个 FS
      • 索引节点位图区、数据块位图区：管理空闲磁盘块
      • 索引节点区：管理文件
      • 数据块区：放置文件数据

  6. 磁盘块管理器层：管理磁盘文件系统 EasyFileSystem （合并了上述数据结构和磁盘布局）

    • 创建 FS 、打开 FS 、分配 inode 、分配数据块、回收数据块

  7. 索引节点层：管理 / R/W 单个文件 Inode

    • 创建 inode 、查找 inode by filename 、创建文件、

      根据 inode 找到文件数据所在的磁盘数据块，从磁盘读到内存/从内存写入磁盘

  8. easyfs 加入内核

  9. 为 QEMU 模拟的 virtio 块设备实现 driver

    • 实现 driver 所需的内存申请/释放、虚实地址转换

  10. 将「文件」纳入进程的管理；通过 open/close/read/write 系统调用，实现进程互斥/共享地访问文件

  11. 进程看到的文件是 Inode ；

    File Trait 的 read /write ：数据与应用缓冲区抽象 UserBuffer 之间读/写

  12. 拓展「文件描述符表」：使进程管理多个文件；通过文件描述符读写文件 OSInode

    TaskControlBlock 中加入 fd_table （存储多个 OSInode ）：在 new 、 fork 等操作中需要对此进行维护

  13. Kernel 的系统调用操作 OSInode ，从而建立了它与 App 所见的「文件」的对应关系

1. FS Interface

Kernel 将所有文件无差别地看作字节序列。

用 stat <file> 获取文件的信息。

常规文件

  • 文件以块为单位进行存储。
  • Inode 为 FS 中文件的编号； FS 不通过文件名索引文件，而是通过这个编号。
  • Links 为硬连接的数量：同一 FS 中两个「文件」 Inode 相同，则它们具有硬连接关系。
  • 长度为 10 的 Access ： -********* 第一位表示 Regular File ；后面： owner/group/others 的权限

目录

  • Access 含义不同（ Ref 可以把目录理解成 a list of names ）：

    • r ：获取该目录下有哪些文件和子目录
    • w ：在该目录下创建/删除文件和子目录
    • x ：「通过」该目录：包括 cd ， access 内部的文件等

  • 目录也通过几（e.g. 8）个块进行存储，有 Inode 编号。

    保存了一些 Dirent, Directory Entry ，一组映射：文件名/子目录名 -> Inode 编号。

  • FS 将：路径 --转化--> Inode 编号；从根目录出发，层层转换。

链接

  • hard link 硬链接：类似于引用计数
  • soft/symbolic link 软链接：存储文件名以指向另一文件

image-20220611120855734

FS

  • Virtual FS ：在一个 OS 中，可能有多个不同 FS 的持久存储设备；为了统一管理，通过 VFS 规定每种 FS 必须实现的抽象借口，再加上 Mount ，即可用统一的逻辑目录树结构一并管理。

System Calls

  • sys_open ：以 flag 指示的方式打开文件，让文件在进程的 fd table 中占据一项，返回这一项在 fd table 中的索引值。

  • sys_close ：传入 fd （索引值），回收 fd ，进程释放这个文件占用的内核资源，关闭文件。

  • sys_read/sys_write ：顺序读/写，维护了 offset 。 sys_lseek 可以调整 offset 。

    read 返回读出的长度；如果读取的文件大小超过 buffer size ，则需要多次读取直到返回值为 0 。

2. Lab: EasyFS

磁盘布局：在磁盘各扇区上

解析布局得到的逻辑目录树：在 Mem 上

2.1 BlockDevice 块设备接口层

  • EasyFS 的 BlockCache 调用具体设备的 BlockDevice 中的接口，实现以块为单位的读写。

2.2 BlockCache 块缓存层

  • sync 方法： 如果 modified 需要写回磁盘。
  • BlockCacheManager 管理有限个 BlockCache ；可以根据 id 和 device 获取 BlockCache

2.3 磁盘布局与磁盘数据结构

将逻辑上的文件目录树映射到磁盘（上的块）

Block ID 从小到大，有 5 个区域：

  • Super Block ：Magic Number 做合法性检查；定位其它连续区域的位置
  • Index Node Bitmap ：
  • (Disk) Index Nodes ：存储 meta data 、对应数据块的索引信息
    • 直接索引数组：每个元素指向一个数据块
    • 一级间接索引：直接索引装满后，指向一个数据块，这个块相当于一个直接索引数组，每个元素指向一个包含文件数据的数据块
    • 二级间接索引：直接和一级间接索引装满后，指向一个数据块，这个块是一个一级间接索引的数组
  • Data Block Bitmap
  • Data Blocks
    • 目录项：文件名、文件所在的 DiskInode 编号

2.4 磁盘块管理器 EasyFileSystem

  • 整合上述数据结构，进行管理
  • 创建、初始化文件系统
  • 从 device 上打开文件系统
  • DiskInode/data block 的分配/回收

2.5 Inode 索引节点

Mem 中记录文件索引节点信息的数据结构；为 FS 的使用者提供常用操作

  • 根目录 root_inode 是编号为 0 的 FS 分配的第一个 Inode
  • root inode
    • find (children) inode by name
    • create file and return inode
  • clear file data
  • r/w file data

2.6 在用户态测试 easy-fs 的功能

easy-fs 的使用步骤

  • 打开块设备

  • 打开 FS

  • 获取 root Inode

  • 通过 root Inode 进行： create/ls/find

    通过 root Inode 获取到其下的一个文件 Inode ，可以 clear, read, write_at

2.7 将应用打包为 EasyFS 镜像

将应用程序的 ELF 读入，写入 EasyFS 镜像。

3. Lab: Kernel 接入 EasyFS

OS Kernel 中对接 EasyFS 的各种结构；从下到上：

3.1 块设备驱动层

virtio_blk::VirtIOBlock 是已经实现好的块设备；加一层 Arc 成为全局静态的 BLOCK_DEVICE 。

QEMU 启动命令：

  • -drive file=$(FS_IMG),if=none,format=raw,id=x0

    添加虚拟硬盘，指定内容为打包了应用程序的 EasyFS 镜像，命名为 x0

  • -device virtio-blk-device,drive=x0,bus=virtio-mmio-bus.0

    硬盘 x0 作为 VirtIO 总线中的一个「块设备」接入虚拟机；

    virtio-mmio-bus.0 ： VirtIO 总线通过 Memory- Mapped I/O 进行控制，且在总线中编号为 0

MMIO ：让 Kernel 以内存地址的方式访问外设寄存器组

Kernel 初始化时，为 VirtIO 外设的寄存器组做 MMIO 需要的内存映射：在页表中建立恒等映射

VirtIO 需要占用一些内存，维护一个 VirtQueue 环形队列：

  • CPU 可以向此队列中添加 VirtIO 请求、取得请求结果
  • 维护 VirtQueue 涉及 Mem 的分配和回收，需要 Kernel 实现 VirtIO driver 规定的几个接口

3.2 内核索引节点层

OS 中的索引节点 OSInode ：EasyFS 的 Inode 加上文件中与进程紧密结合的属性，封装而来

  • OSInode 表示进程中被打开的文件/目录
  • 权限标识
  • 用于 read/write 的 offset

3.3 文件描述符层

为 OSInode 实现 read/write

在 TaskControlBlockInner 中维护一个 fd_table

3.4 访问文件的内核机制实现

利用全局静态的 ROOT_INODE ，可以进行 ls, open, close

实现 sys_open

  • 获取当前 task
  • 通过页表翻译得到文件名字符串的实际 PA ，从而读取到字符串内容
  • 根据文件名得到 OSInode
  • task 中分配一个 fd ，存入 fd_table ；表项的内容就是 OSInode

实现 sys_open

  • 获取当前 task
  • task 的 fd_table 中移除关闭的文件的 fd

基于文件加载、执行 app

  • 通过页表读取文件名
  • 通过 open_file 得到 app 文件的 OSInode
  • 通过 app_inode (OSInode) 读取应用程序的全部数据
  • 调用 task.exec 执行 app 的「数据」

4. FS Design

image-20220611151159381

image-20220611153219405

4.1 文件分配

4.1.1 连续分配

  • 文件头指定起始块和长度，分配连续一段块
  • 分配策略（分配哪一连续块？）：最先匹配、最佳匹配……
  • 优点：顺序/随机读高效
  • 缺点：磁盘碎片多；增加文件内容开销大

4.1.2 链式分配

  • 优点: 创建、增大、缩小很容易；几乎没有碎片

  • 缺点：

    • 随机访问效率低；可靠性差；
    • 破坏一个链，后面的数据块就丢了

  • 链表的实现

    • 显示连接：每个块最后存储指向下一个块的指针

    • 隐式连接：每个磁盘拥有一个 File Allocation Table 常驻内存，存储每个块的下一个块，随机读写快

      image-20220611145647689

  • 优点：外存利用率高，无碎片；增加文件内容容易。

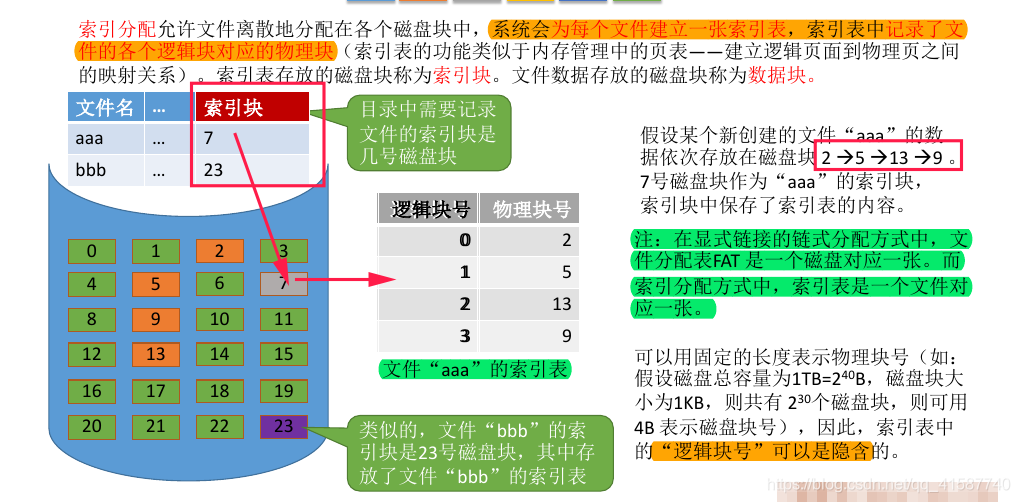

4.1.3 索引分配

在这里插入图片描述

  • 目录中存储索引表所在的磁盘块号。

  • 优点：随机访问、增加文件内容高效。

  • 问题：文件太大，需要索引的块太多，一个磁盘块存不下太多索引项

    • 索引块链接：必须按序读取索引块

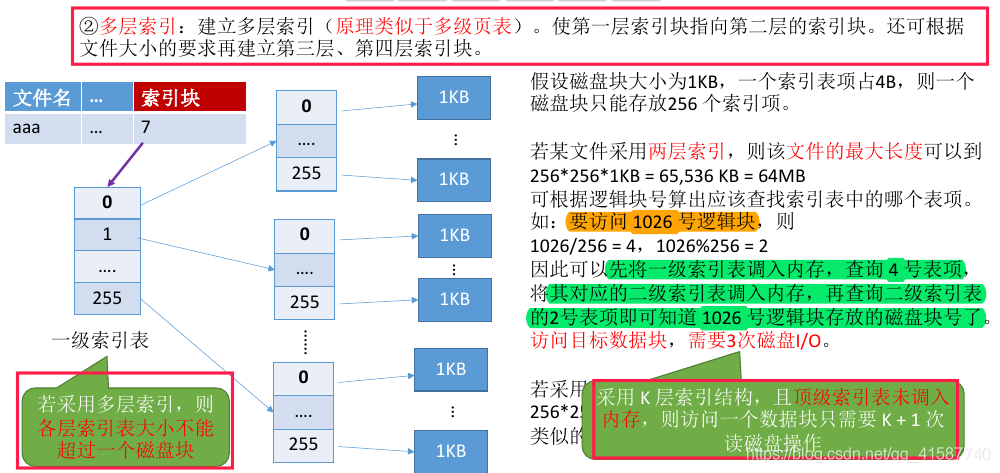

    • 多层索引：类似于多层页表

      在这里插入图片描述

    • 混合索引：平衡小文件与大文件所需的磁盘 I/O 次数

      image-20220611150940474

4.2 分区

多数磁盘划分为一个或多个分区，每个分区有一个独立的文件系统。

image-20220611155856431

image-20220611155843516

4.3 崩溃一致性

4.3.1 fsck

对整个磁盘做扫描，检查合理性

4.3.2 journaling

write ahead logging ：所有数据先写入日志，再写入磁盘

两种方式：

  • data journaling

    image-20220611215930462

    • 步骤：
      • TxB, metadata, data 都落盘后写入 TxE (commit)
      • data 和 metadata 都 log
      • journal 写完之后再写数据块
    • 优点：可以完全恢复

  • metadata journaling

    image-20220611224352053
